6口全千兆非網管型導軌式工業以太網交換機
MIGE2206G 購買電話：13581789724 王海旭 010-82827893/39-8004 詳情請登陸:www.hbccdm.com
購買電話：13581789724 王海旭 010-82827893/39-8004 詳情請登陸:www.hbccdm.com
非網管卡軌式工業以太網交換機
產品簡介
MIGE2206G是2個千兆光口和4個千兆電口的高性能非網管型工業級以太網交換機。該產品包含的2個千兆光口， 4個千兆電口支持10/100/1000M自適應，這適用于大帶寬需求的應用。本產品具有電源故障報警輸出功能，利于現場工程師及時發現和處理故障。采用標準35mm間距DIN卡軌式安裝方式，非常適合工業現場的安裝應用。
產品特點
■ 應用方式多變
可以用于即插即用的簡單應用方式，也可以用于復雜的網絡方式，滿足用戶多方面的需求。所有的電口支持自動協商、Auto-MDI/MDI-X等功能。
■ 工業級應用設計
冗余雙電源輸入設計，帶繼電器掉電報警輸出端子，設備標準卡規式安裝，能適應惡劣工作環境，工作溫度：-40℃~85℃，相對濕度：5%~95%（無凝露）。
| 技術參數 |
|
以太網標準
|
IEEE802.3(以太網)、IEEE802.3u(100Base-TX和100Base-FX) 、IEEE802.3x (流控)、IEEE802.3z(1000Base-LX)IEEE802.3ab(1000Base-T)
|
| 交換屬性 |
|
MAC地址
|
8K
|
|
背板帶寬
|
12Gbps
|
|
包轉發率
|
9Mbps
|
|
交換延遲
|
<5μs
|
| 接口 |
|
千兆接口
|
數量： 6 個
|
|
接口形式：SFP型光口（LC接口，單/多?？蛇x）或RJ45千兆電口
|
|
接口速 率：1000Base-LX(光口)，10/100/1000M自適應電口
|
| 繼電器告警端子 |
5.08mm間距插 入式端子，1A@24VDC |
| 電源端子 |
5.08mm間距插入式端子 |
| 傳輸距離 |
|
雙絞線
|
100m（標準CAT5/CAT5e線纜）
|
| 多模光纖 |
千兆多摸：1310nm，550m；
|
|
單模光纖
|
千兆單模：1310nm，20km；
|
| LED指示燈 |
|
前面板指示燈
|
接口指示燈：LINK/ACT；SPEED
|
|
系統運行指示燈：RUN
|
| 電源狀態指示燈：PWR1；PWR2 |
| 電源指標 |
|
輸入電壓
|
DC110~220V（DC110~370V寬壓范圍）或AC100~240V（AC85~264V寬壓范圍）
支持DC12~48V
|
| 整機功耗 |
＜6W@滿載
|
|
過載保護
|
支持
|
| 反接保護 |
支持
|
| 工作環境 |
| 工作溫度 |
-40℃~85℃
|
|
存儲溫度
|
-40℃~85℃
|
| 相對濕度 |
5%~95%（無凝露）
|
| 機械結構 |
|
外殼
|
IP40防護等級，鋁合金外殼
|
|
安裝
|
標準35mmDIN卡軌式
|
|
尺寸
|
54.0mm*144.0mm*110.0m (W×H×D)
|
| 行業標準 |
|
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
|
沖擊
|
IEC60068–2-27
|
| 自由落體 |
IEC60068-2-32
|
|
震動
|
IEC60068-2-6
|
| 質保 |
|
保修期
|
5年
|
|
認證
|
|
CE、FCC、RoHS
|

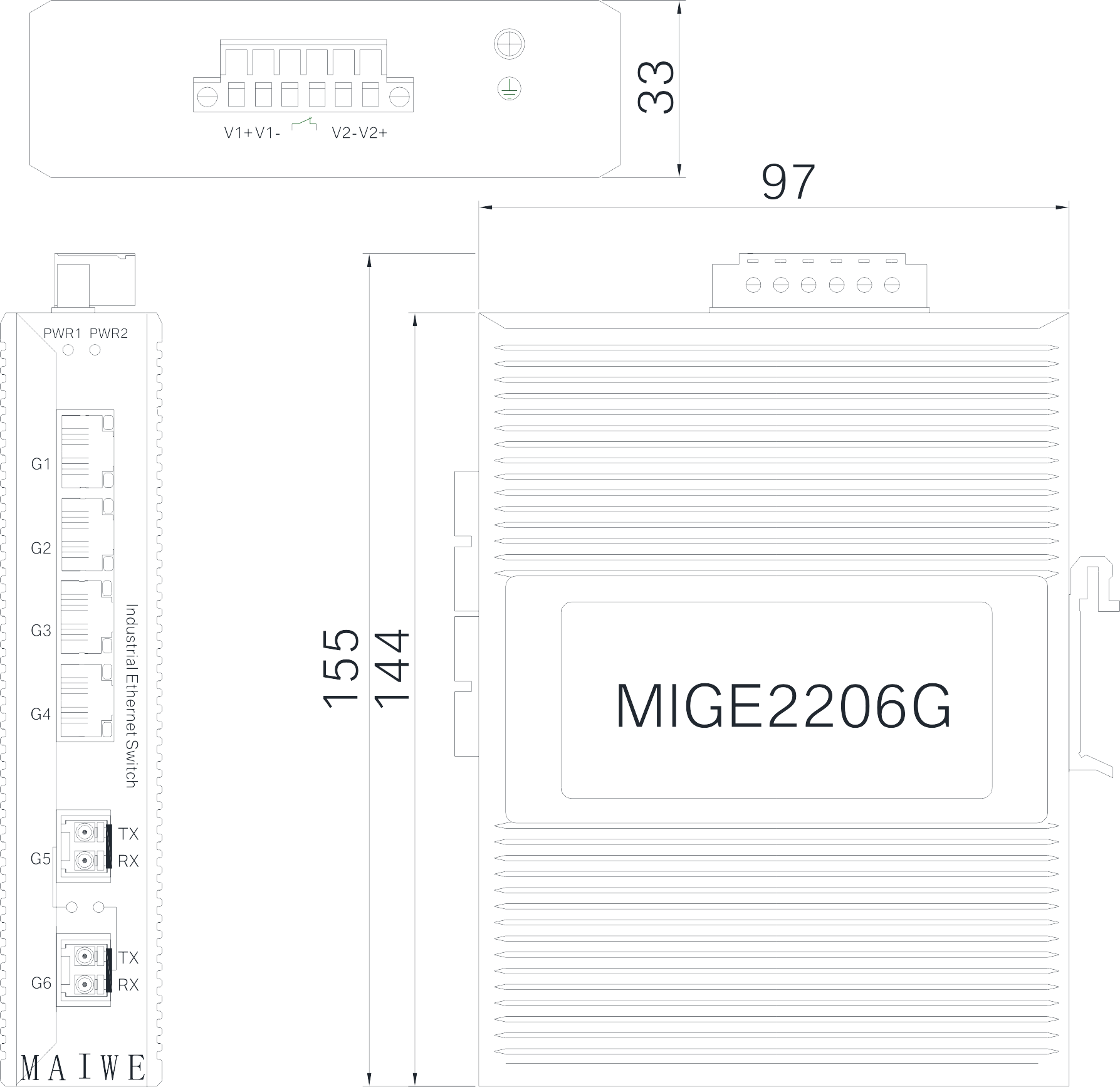

外形尺寸
|
訂單信息
|
|
MIGE2206-2GS20
|
2個千兆光+4個千兆電口，標配單電源DC12~48V
|
|
MIGE2206-2GM01
|
2個千兆光+4個千兆電口，標配單電源 DC12~48V
|
| 訂單型號說明 |
|
GX
表示千兆接口類型及傳輸距離
|
- GS20：千兆LC光口，單模1310nm,20km傳輸距離；
- GM01：千兆LC光口，多模1310nm,500m傳輸距離；
- 傳輸距離支持20/40/60/80km可選，光口支持單纖雙向可選；
- 例如：2GS20,2個千兆單模LC光
|
|
空
|
- AD220：標配交直流通用單電源；
- DC12~48V: 空默認直流12~48V寬壓供電；
|
