產品簡介
MISCOM7028系列二層千兆工業以太網交換機是武漢邁威專為工業通信領域研發的一款高性能以太網通信產品。該產品采用高性能的工業級交換芯片，在接口配置上支持4個千兆SFP口+24個百兆光電可選接口，具備AC220V/DC110V工業電源輸入的功能，在提高網絡通信穩定性的同時還可以節省布線。MISCOM7028系列產品在工業應用環境以及設備的通信性能上能夠滿足特別是智能電網的高端需求。
產品特點
■ 支持4個千兆光+24個百兆電接口配置；
■ 支持前后指示燈狀態顯示；
■ 支持MW-Ring環網專利技術（故障恢復時間小于20ms）；
■ 支持靜態多播過濾技術，IGMP Snooping；
■ 支持廣播風暴抑制及端口速率控制功能；
■ 支持工業級帶隔離電源，可選配雙冗余電源；
■ 支持掉電、掉纖、風暴等狀態繼電器告警輸出；
■ 支持VLAN、QoS、端口匯聚、端口鏡像等網管功能；
■ 工業級寬溫設計，無風扇導熱設計；
■ 滿足惡劣工業環境應用要求。
軟件功能
|
交換功能
|
支持端口限速
支持端口匯聚
支持端口流控
支持端口VLAN、IEEE 802.1Q VLAN
支持廣播風暴抑制
|
冗余技術
|
支持MW-Ring環網技術，自愈時間<20ms
支持STP/RSTP
|
組播技術
|
支持IGMP Snooping
支持靜態組播
|
|
安全技術
|
支持IEEE 802.1x
支持HTTP
支持RADIUS
支持用戶分級
支持MAC地址綁定
|
服務質量管理
|
支持SP,WRR隊列調度
支持Qos設置
|
IP管理
|
支持DHCP server
|
|
管理與維護
|
支持Console、WEB管理方式
支持SNMPv1/v2c，可通過MWview集中管理
支持軟件升級
支持上位機IP/MAC沖突告警
支持失電告警,電源告警 ,端口告警
支持端口鏡像
支持日志查看
支持Link-check
支持NTP
支持接受幀發送幀統計
|
性能參數
技術參數
|
以太網標準
|
IEEE802.3(以太網)、IEEE802.3u (100Base-TX和100Base-FX)、IEEE802.3x (流控)、IEEE802.3ab (1000Base-T)、IEEE802.3z（1000Base-LX）、IEEE802.1D（STP）、IEEE802.1w (RSTP)、IEEE802.1Q (VLAN)、IEEE802.1p (優先級)、IEEE802.1x（訪問控制）
|
| 交換屬性 |
優先級隊列
|
4
|
VLAN數
|
4096
|
組播組數
|
256
|
MAC地址
|
16K
|
背板帶寬
|
12.8Gbps
|
交換延遲
|
<5μs
|
| 接口 |
千兆接口
|
數量：4個 |
接口形式：SFP型光口（LC接口，單/多?？蛇x）或10/100/1000M自適應電模塊
|
接口速率：1000Base-LX（光口)、10/100/1000M自適應電口
|
百兆接口
|
數量：24個 |
接口形式：1×9固定光口（單/多模可選， SC/FC/ST接口可選）或RJ45百兆電口
|
接口速率：100Base-FX（光口）、10/100M自適應電口
|
調試口
|
RS232，RJ45接口
|
電源端子
|
5位5.08mm間距插入式端子
|
繼電器告警端子
|
3位5.08mm間距插入式端子，1A@24VDC
|
| 傳輸距離 |
雙絞線
|
100m（標準CAT5/CAT5e線纜）
|
多模光纖
|
千兆多模：850nm，500m； 百兆多模：1310nm，2km
|
單模光纖
|
千兆單模：1310nm，20km； 百兆單模：1310nm，20/40km；1550nm，60/80km
|
| LED指示燈 |
前面板指示燈
|
接口指示燈：LINK/ACT；SPEED
|
系統運行指示燈：RUN
|
電源狀態指示燈：PWR1；PWR2
|
告警指示燈：ALARM
|
后面板指示燈
|
RJ45電口指示燈：LINK/ACT；SPEED
|
光纖指示燈：LINK/ACT
|
| 電源指標 |
輸入電壓
|
AC/DC220V（85-264VAC/110-370VDC）
|
| 輸入電流 |
0.25A@110VAC/VDC
|
| 整機功耗 |
＜25W@滿載
|
過載保護
|
支持
|
| 反接保護 |
支持
|
冗余保護
|
支持
|
| 工作環境 |
| 工作溫度 |
-40℃~85℃
|
存儲溫度
|
-40℃~85℃
|
| 相對濕度 |
5%~95%（無凝露）
|
| 機械結構 |
外殼
|
IP40防護等級，鋁合金外殼
|
安裝
|
19英寸1U機架式，支持前后出線安裝
|
尺寸
|
482.6mm×44mm×315mm (W×H×D)
|
| 行業標準 |
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
沖擊
|
IEC60068–2-27
|
| 自由落體 |
IEC60068-2-32
|
震動
|
IEC60068-2-6
|
| 質保 |
保修期
|
5年
|
認證
|
CE、FCC、RoHS
|

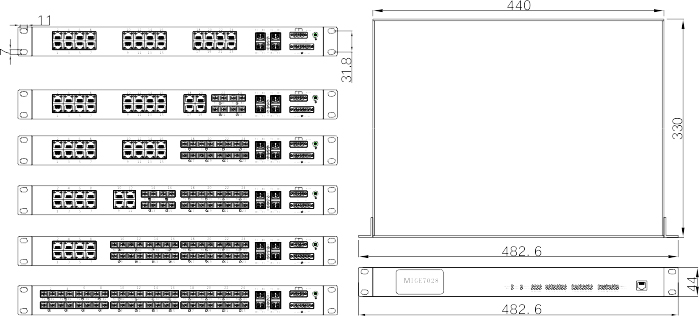

外形尺寸
訂單信息
|
MISCOM7028-4GF-AD220
|
4個千兆口+24個百兆電口，標配單電源
|
MISCOM7028-4GF-4F(M/S)-AD220
|
4個千兆口+4個百兆光口+20個百兆電口，標配單電源
|
MISCOM7028-4GF-8F(M/S)-AD220
|
4個千兆口+8個百兆光口+16個百兆電口，標配單電源
|
MISCOM7028-4GF-12F(M/S)-AD220
|
4個千兆口+12個百兆光口+12個百兆電口，標配單電源
|
MISCOM7028-4GF-16F(M/S)-AD220
|
4個千兆口+16個百兆光口+8個百兆電口，標配單電源
|
MISCOM7028-4GF-24F(M/S)-AD220
|
4個千兆口+24個百兆光口，標配單電源
|
