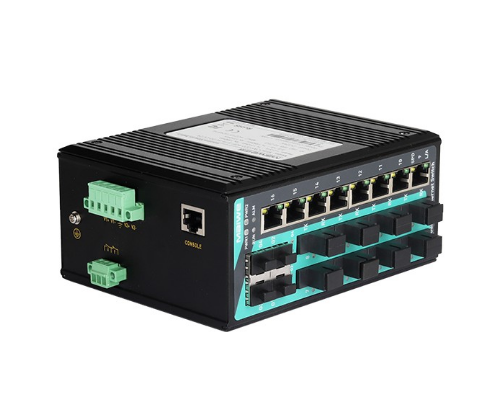

MISCOM7220-4GF20口二層千兆網管型卡軌式工業以太網交換機  ◆ 支持4千兆+16百兆以太網接口，為用戶提供靈活的組網方式； ◆ 提供4個千兆SFP光模塊接口，百兆電口10/100M自適應，全/半雙工，MDI/MDIX自適應模式； ◆ 支持基于IEEE802.1P和ToS/DiffServ的QoS，提高通信質量； ◆ 小于20ms的快速光纖環網冗余（MW-Ring），增強了系統通信的可靠性； ◆ 采用高強度封閉鋁制外殼，IP40防護等級，無風機外殼扇熱，持久耐用，穩定可靠； ◆ -40℃~85℃工作溫度，滿足惡劣工業環境應用要求； ◆ 采用工業級電源設計，多種電源方案可選，滿足用戶靈活應用。 IEEE標準 802.3、802.3u、802.3z、802.3x、802.1P、802.1Q、802.1D/W等 交換功能 支持VLAN、GVRP 支持端口限速，支持風暴抑制 支持端口匯聚 支持端口流控 冗余技術 支持MW-Ring環網技術 支持STP/RSTP 組播技術 支持IGMP v1/v2， IGMP Snooping 支持GMRP，支持靜態組播 管理與維護 支持Console，WEB管理方式 支持統一上位機軟件管理 交換方式 存儲轉發 百兆端口 最多16個10/100Base-TX或者100Base-FX可選端口 千兆端口 4個10/100/1000Base-TX或者100/1000Base-SFP接口 背板帶寬 12.8G 電口參數 物理接口：RJ45帶屏蔽，IEEE802.3標準 RJ45端口： 10/100Base-TX（百兆）支持自動協商功能 傳輸距離：＜100米 光口參數 發光功率：>-12dBm(單模) >-17dBm(多模) 收光靈敏度：<-38dBm(單模) <-35dBm(多模) 波長：1310nm(單模) 1550nm(單模) 1310 nm(多模) 連接器類型：SC/FC/ST 傳輸距離：20～80Km(百兆單模) <5Km(百兆多模) 傳輸速率：155Mbps（百兆） 連接器類型：LC 傳輸距離： <2Km(千兆多模) 傳輸速率： 1.25Gbps（千兆） 電源參數 輸入電壓： 直流電源：12VDC（9~18VDC），24VDC（18~36VDC），48VDC（36~72VDC） 交流電源：AD220V(AC85~264V/DC110~370V) 輸入功耗：14W@24V滿載（MISCOM7220-4GF & MISCOM7220-4GF-4F）
16W@24V滿載（MISCOM7220-4GF-8F &
MISCOM7220A-4GF-8F） 過流保護：內置 機械參數 物理尺寸（高×寬×深）：156mm×72mm×120mm（MISCOM7220-4GF
& MISCOM7220-4GF-4F）
160mm×74mm×122mm（MISCOM7220-4GF-8F）
150.5mm×59.5mm×114mm（MISCOM7220A-4GF-8F） 安裝方式：標準DIN卡軌式 散熱形式：鋁合金單肋形機箱表面散熱，無風機 機殼防護：IP40 工作環境 工作溫度：-40℃~+85℃ 存儲溫度：-40℃~+85℃ 濕度：5%~95%（無凝露） 行業標準 EMC標準： EN61000-4-2防靜電（ESD）：±8kV接觸放電，±15kV空氣放電 EN61000-4-3電磁場：10V/m（80-1000MHz） EN61000-4-6防傳導：3V（10kHz~150 kHz），10V（150kHz~80 MHz） EN55022：EN55022 Class A 型號 千兆光口 百兆光口 百兆電口 電源 MISCOM7220-4GF-DC12 4 / 16 雙路DC12V MISCOM7220-4GF-DC24 4 / 16 雙路DC24V MISCOM7220-4GF-DC48 4 / 16 雙路DC48V MISCOM7220-4GF-AD220 4 / 16 單路AC/DC220V MISCOM7220-4GF-4F(M/S)-DC12 4 4 12 雙路DC12V MISCOM7220-4GF-4F(M/S)-DC24 4 4 12 雙路DC24V MISCOM7220-4GF-4F(M/S)-DC48 4 4 12 雙路DC48V MISCOM7220-4GF-4F(M/S)-AD220 4 4 12 單路AC/DC220V MISCOM7220-4GF-8F(M/S)-DC12 4 8 8 雙路DC12V MISCOM7220-4GF-8F(M/S)-DC24 4 8 8 雙路DC24V MISCOM7220-4GF-8F(M/S)-DC48 4 8 8 雙路DC48V MISCOM7220-4GF-8F(M/S)-AD220 4 8 8 單路AC/DC220V MISCOM7220A-4GF-8F(M/S)-DC12 4 8 8 雙路DC12V MISCOM7220A-4GF-8F(M/S)-DC24 4 8 8 雙路DC24V MISCOM7220A-4GF-8F(M/S)-DC48 4 8 8 雙路DC48V |
 |
 |
|
||
