產品簡介
Modicom3206系列通信管理機是武漢邁威針對工業現場數據采集、通信管理領域自主研發的一款工業級通信管理機產品，是一款小體積、低功耗、內嵌Linux操作系統的計算機平臺，該系列產品采用主頻454MHz的高性能低功耗嵌入式ARM9芯片，基于邁威Medip-X2平臺設計。Modicom3206系列產品支持2路百兆以太網電口，4路RS232/RS485工業串口，2路標準CAN口，4路DI，5路DO以及4路AI接口等豐富的通信接口，產品采用工業級寬溫高性能可靠設計，是工業控制、通信管理、智能調度、樓宇自動化、節能系統等應用的理想選擇。
產品特點
■ 高速硬件處理平臺
產品配套高速嵌入式CPU，搭載128MB DDR2 RAM和64MB Nor Flash，可擴展TF卡，滿足大部分工業現場數據處理的運算要求以及存儲需求。
■ 專為工業現場通信處理應用設計
產品配套接口豐富，除了附帶常規以太網接口和工業串口，并配置了工業標準的CAN接口、DI/DO、AI等豐富的接口，解決了工業現場通信接口繁多的采集方案的不足，產品采用小巧的標準工業導軌式安裝，方便現場快速安裝調試，整機的低功耗設計滿足工業現場設備供電以及解決設備發熱問題，內置多通信協議，支持標準Modbus通信，支持數據存盤，可以作為協議轉換網關使用。
■ 工業級設計，適應惡劣環境
設備提供嚴苛的-25℃~70℃寬溫范圍，電源支持過流過壓保護，通信接口設計均符合工業現場的隔離、耐壓等方面的設計要求，能夠適應各種惡劣工作環境的穩定運行。
硬件規格
|
系統
|
CPU
|
Freescale i.MX287 ARM CPU，454MHz
|
Memory
|
DDR2 128MB
|
Flash
|
64MB Nand Flash
|
SD Socket
|
8G
|
Operating System
|
Linux 2.6.35.3
|
接口
|
以太網
|
10/100Mbps×2，RJ45電口或光口可選
|
|
工業串口
|
串口數量：4個
接口形式：3.81mm 間距工業端子
串口類型：三線制RS232和RS485
通信速率：300~115200bps
數據格式： 8位數據
停止位：1位
校驗位：無校驗
支持節點數：最大32路
保護：支持1.5KVDC隔離保護及1.5KV EDS保護
|
工業CAN口
|
CAN口數量：2個
接口形式：3.81mm 間距工業端子
標準：CAN 2.0 B
通信速率：5K~1Mbps
保護：2.5KVDC光電隔離保護
|
DI接口
|
通道數量：5個
輸入類型：電平信號
電平范圍：高電平 +3~+30V；低電平≤+1.0V
隔離電壓：DC2500V
|
| DO接口 |
通道數量：2個
輸出類型：繼電器輸出
輸出方式：常開/常閉可選
觸點阻抗：1A@24VDC
接觸電阻：100mΩ
初始絕緣電阻：1000MΩ（min.）@500VDC
|
AI接口
|
通道數量：4個
輸入類型：電壓模式
輸入范圍：0~5VDC
分辨率：12 bit
采樣率：13
初始絕緣電阻：1000MΩ（min.）@500VDC
|
電源接口
|
5.08mm 6Pin工業端子
|
管理接口
|
1個，RJ45，RS-232 ，115200bps，N，8，1
|
面板功能及指示燈
|
指示燈
|
電源指示燈、運行狀態指示燈、網口鏈路狀態指示燈，串口數據收發指示燈，CAN口數據收發指示燈
|
復位按鍵
|
RESET復位
|
電源供電
|
供電電壓
|
DC12~48V
|
電源輸出
|
500mA@DC12V（選配）
|
掉電告警
|
支持
|
整機功耗
|
6W@DC24V
13W@DC24V（帶DC12V輸出）
|
工作環境
|
工作溫度
|
-25℃~70℃
|
存儲溫度
|
-40℃~85℃
|
相對濕度
|
5%~95%（無凝露）
|
機械結構
|
外殼
|
IP40防護等級，鋁合金外殼
|
安裝尺寸
|
182mm×128.4mm×62mm（長×深×寬），導軌安裝
|
重量
|
1kg
|
軟件規格
文件系統
|
JFFS2
|
協議棧
|
TCP、UDP、IPv4、SNMPv1/v2、ICMP、ARP、HTTP、DHCP、NTP、NFS、SMTP、Telnet、FTP、TFTP等
|
網絡安全
|
支持硬件加密
|
終端服務器
|
Open SSH
|
文件服務器
|
允許用戶訪問文件和資源
|
看門狗服務
|
支持
|
配置和測試
|
邁威Modicom View管理平臺，提供自定義圖形化系統界面管理功能
|
| 應用開發軟件 |
邁威自主研發Medip X2 平臺服務 |
| 通信規約 |
Modbus通信協議支持，OPC支持
|
質保
|
保修期
|
5年
|

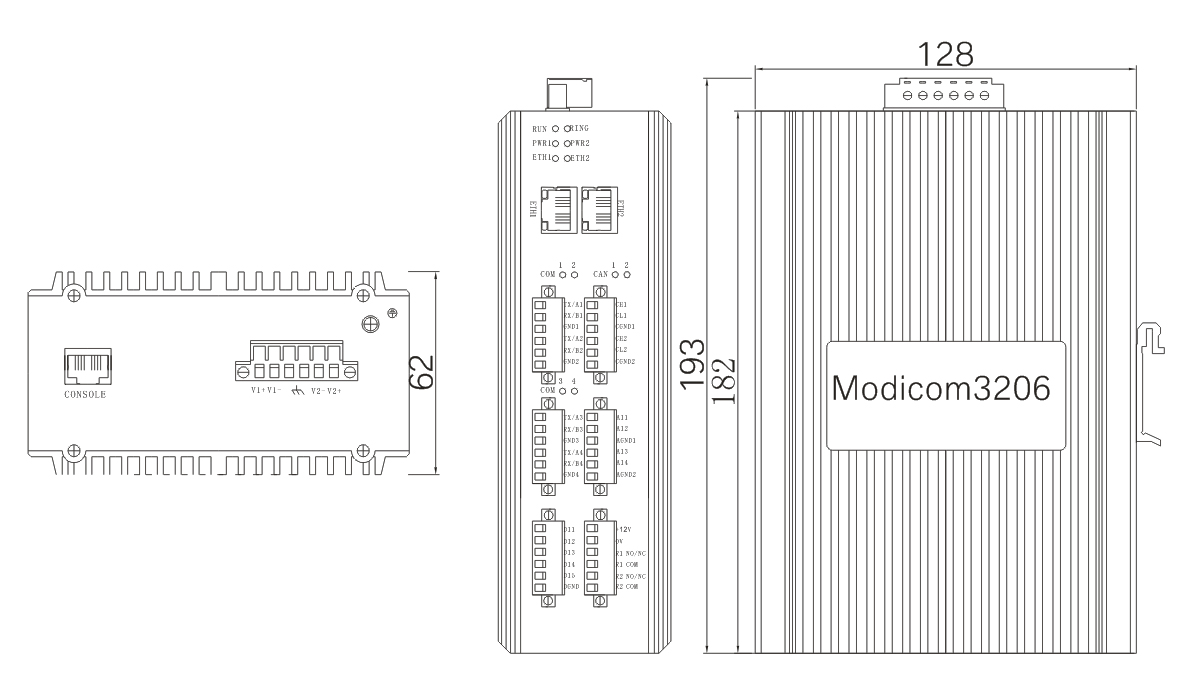

外形尺寸
訂單信息
|
|
Modicom3206-2T-2CAN-4D485-DC12
|
2路10/100M以太網+2路CAN+2路RS232/485串口+ 4路AI+5路DI+2路DO，DC12V供電
|
Modicom3206-S-SC20-2CAN-4D485-DC12
|
1路百兆光+1路10/100M以太網電口+2路CAN+2路RS232/485串口+ 4路AI+5路DI+2路DO，DC12V供電
|
| Modicom3206-M-SC02-2CAN-4D485-DC12 |
1路百兆光+1路10/100M以太網電口+2路CAN+2路RS232/485串口+ 4路AI+5路DI+2路DO，DC12V供電
|
Modicom3206-2S-SC20-2CAN-4D485-DC12
|
2路百兆光+2路CAN+2路RS232/485串口+ 4路AI+5路DI+2路DO，DC12V供電
|
Modicom3206-2M-SC02-2CAN-4D485-DC12
|
2路百兆光+2路CAN+2路RS232/485串口+ 4路AI+5路DI+2路DO，DC12V供電
|
|
訂單型號說明
|
光口說明
|
- S表示單模光口，M表示多模光口，前綴數字表示光口數量
- SC/FC/ST接口類型可選
- 傳輸距離可選60~80km
|
工業串口
|
- RS232：標配2路RS232工業串口；
- RS485：標配2路RS485工業串口；
|
|
電源
|
- 空：標配DC12V~48V非隔離電源
- DC12：標配DC12V直流隔離單電源；
- DC24：標配DC24V直流隔離單電源；
- DC48：標配DC48V直流隔離單電源；
|
